Construire son réseau · Étape 4 sur 9
Niveau : débutant à confirmé
L’électricité du réseau donnez du courant à vos trains
Sans électricité, pas de mouvement. Alimentation, bus, points d’alimentation, sections isolées : un réseau bien câblé, c’est zéro court-circuit et des trains qui roulent à la même vitesse partout. On démystifie le sujet, même si vous n’êtes pas électricien.
- 6Règles d’or
- 1Calculateur de câble
- 9 minDe lecture
Le principe
Comment le courant fait rouler vos trains
En analogique deux rails, l’alimentation envoie dans la voie un courant continu de 0 à 12 V environ : la tension règle la vitesse, le sens du courant (la polarité) donne le sens de marche. Chaque rail porte un pôle, et la locomotive capte le courant par ses roues.
Le problème, c’est que la voie conduit mal sur la longueur : chaque éclisse ajoute une petite résistance, qui grandit avec l’oxydation. Loin de l’alimentation, les trains ralentissent. D’où la règle de base de tout câblage : un gros fil sous le réseau, et des points d’alimentation réguliers.
En numérique (DCC), le principe du câblage reste le même : seule la façon de commander les trains change. Nous y consacrons l’étape 8.
La même tension partout, du premier au dernier mètre de voie.
Des aiguillages et des boucles câblés dans les règles.
Un code couleur et des sections séparées : la panne se trouve en minutes.
L’essentiel
Les 6 règles d’or du câblage
Pas besoin d’être électronicien : ces six principes suffisent pour un réseau fiable.
1Deux circuits séparés
La traction (la voie) d’un côté, les accessoires (aiguillages, éclairages) de l’autre, chacun avec sa propre alimentation.
2Un bus et des points d’alimentation
Deux gros fils courent sous le réseau ; de petits fils soudés sous les rails y reviennent tous les 1 à 2 mètres.
3Un code couleur strict
Par exemple rouge pour un rail, noir pour l’autre, partout et sans exception. Le dépannage vous remerciera.
4Des sections isolées
Des éclisses isolantes découpent la voie en zones que l’on coupe à volonté : un train peut attendre en gare pendant qu’un autre roule.
5La soudure plutôt que les éclisses
Une éclisse n’est pas un conducteur fiable dans le temps. Chaque élément important reçoit son propre fil soudé.
6Un schéma sur papier
Notez chaque fil, chaque section et chaque interrupteur. Dans deux ans, c’est ce schéma qui vous sauvera.
Outil gratuit
Quelle section de fil pour mon bus ?
Plus le fil est long et fin, plus il perd de tension. Indiquez la longueur de votre bus et le courant : le calculateur vous dit ce que vous perdez et la section conseillée.
Gardez votre résultat
Recevez-le par e-mail
Votre calcul de section de fil arrive dans votre boîte mail, avec en cadeau la fiche Les cotes qui comptent : les normes NEM converties en millimètres pour le H0.
Un e-mail utile, pas de publicité, désinscription en un clic.
Ou montrez votre projet sur le forum →Les pièges classiques
Aiguillages et boucles de retournement
C’est là que naissent la plupart des courts-circuits. Deux schémas pour comprendre.
Cœur isolé ou cœur alimenté
Au cœur d’un aiguillage, les rails des deux pôles se croisent. Un cœur isolé (chez Peco : Insulfrog) règle le problème par une pièce en plastique : simple, mais les petites locomotives peuvent y caler. Un cœur alimenté (Peco : Electrofrog) roule mieux, mais son cœur doit changer de polarité avec la position de l’aiguille, par un contact ou un moteur équipé.
La boucle de retournement
Quand la voie revient sur elle-même, le rail rouge finit par rejoindre le rail noir : court-circuit garanti. La solution : isoler la boucle aux deux bouts et inverser sa polarité pendant que le train y circule, avec un inverseur en analogique ou un module automatique en numérique.
Pas à pas
Câbler son réseau en 6 étapes
Dessiner le schéma
Reportez sur votre plan les sections, les coupures, les points d’alimentation et les interrupteurs, avec le code couleur.
Tirer le bus
Fixez sous le réseau deux fils de bonne section, d’après le calculateur, en suivant le tracé de la voie.
Souder les points d’alimentation
Soudez de petits fils sous les rails tous les 1 à 2 mètres, et reliez-les au bus. Un fil par élément isolé.
Isoler les sections
Posez des éclisses isolantes aux limites de sections, aux cœurs alimentés et aux deux bouts des boucles de retournement.
Alimenter les accessoires à part
Aiguillages, éclairages et signaux sur leur propre alimentation, avec leur propre bus.
Tester section par section
Au multimètre puis avec une locomotive, une section à la fois, avant le ballast et le décor.
À anticiper
Les erreurs qui coûtent cher
Les éviter, c’est s’épargner de longues soirées de dépannage sous la table.
Compter sur les éclisses
Elles s’oxydent : sans points d’alimentation, les trains ralentissent en bout de réseau.
un fil soudé tous les 1 à 2 mètres.
Des fils trop fins
La tension chute loin de l’alimentation, surtout avec plusieurs trains.
dimensionner le bus avec le calculateur.
Un cœur mal câblé
Un aiguillage à cœur alimenté non polarisé crée un court-circuit ou une zone morte.
suivre la notice du fabricant et isoler le cœur.
Traction et accessoires mélangés
Un moteur d’aiguillage qui tire du courant fait ralentir les trains.
deux alimentations, deux circuits.
Une boucle non isolée
Le premier train qui la parcourt provoque un court-circuit.
des coupures aux deux bouts et un inverseur.
Aucun repère sur les fils
Au premier dépannage, impossible de savoir quel fil va où.
des étiquettes ou des numéros, reportés sur le schéma.
Pour aller plus loin
Livres, vidéos et ressources
Une sélection pour approfondir. Les liens mènent directement chez les éditeurs et les auteurs, sans partenariat.
La bibliothèque du modéliste
Titres cités avec lien vers l’éditeur
L’électricité du réseau
LR Presse · Les Guides pratiques du train miniature
Couverture © LR Presse, reproduite avec l’autorisation de l’éditeur.
Commande et câblage pour tous : le livre de référence pour cette étape.
Voir chez l’éditeur ↗
L’électrification du réseau
LR Presse · Collection B.A.-BA du modélisme ferroviaire, vol. 7
Couverture © LR Presse, reproduite avec l’autorisation de l’éditeur.
Un petit volume pour comprendre les bases du courant sur un réseau, sans jargon.
Voir chez l’éditeur ↗
11 projets de réseaux câblés pour vous
LR Presse · Les Dossiers thématiques de Loco-Revue n° 5
Couverture © LR Presse, reproduite avec l’autorisation de l’éditeur.
Onze réseaux avec leur câblage détaillé, pour voir comment d’autres s’y sont pris.
Voir chez l’éditeur ↗Introduction au digital : la soudure
Rail Miniature Flash · article en accès libre
Bien souder ses fils, un savoir-faire utile en analogique comme en numérique.
Lire l’article ↗À voir en vidéo
Toutes nos chaînes YouTubePour échanger et vérifier
Sur notre forum
Montrez votre schéma de câblage
Section de fil, cœur d’aiguillage, boucle de retournement : les passionnés du forum vous aident à trouver la panne ou à valider votre schéma.
La référence technique
Les normes NEM du MOROP
Tensions, courants et interfaces : les normes européennes qui garantissent la compatibilité du matériel.
Artisans recommandés
Pour aller au-delà du câblage de base
Détection, commande et éclairage : ces ateliers conçoivent les modules qui complètent une installation électrique propre.
Électronique et automatismesLe Train ÉlectroniqueDétecteurs et modules de gestion, pensés pour les réseaux analogiques et numériques.Détecteurs · Animations · Gestion de gareVisiter le site ↗
Électronique et automatismesDLYMoteurModules de commande et TCO pour piloter vos aiguillages sans fil apparent.Servomoteurs · DCC · TCOVisiter le site ↗
Services aux modélistesIPROD-HORemotorisation et éclairage LED des anciennes locomotives Jouef, Lima ou Hornby.Jouef · Lima · Hornby · LEDVisiter le site ↗Sélection indépendante : aucun de ces ateliers ne nous rémunère. Chacun a été vérifié avant d’être cité.Voir tous les artisans de l’annuaireVous êtes artisan ? Référencez votre atelier
Pour aller plus loin
Les normes NEM de référence
Sections de fils, marquage des conducteurs, alimentation et captage du courant : les règles du câblage selon le MOROP.
Les normes NEM sont publiées par le MOROP, l’union européenne des modélistes ferroviaires. Elles sont gratuites et respectées par la plupart des fabricants.Toutes les normes NEM ↗
La parole aux experts
L’avis de l’expert
Un conseil de terrain, signé par un modéliste qui pratique l’électricité du réseau depuis des années.
Pour un réseau fixe, il faut renoncer, pour l’alimentation de la voie, aux divers systèmes de connexion proposés où le contact se fait par pression et en un seul endroit de la voie. Outre le fait que ces systèmes présentent une résistance de contact qui augmente avec le temps et l’oxydation, la voie doit être réalimentée tous les 4 à 5 coupons en raison de la résistance des éclisses… Souder directement sur le rail sans que cela ne soit visible nécessite une découpe du plastique entre deux traverses, et donc l’échauffement du travelage au contact du rail… D’où ma préférence : souder le câble sous une éclisse retirée du rail. L’éclisse n’est pas directement maintenue par un étau mais enfoncée sur un isolant thermique (un cure-dent), tandis que le câble s’appuie dessus sans intervention manuelle : une main tiendra la soudure en fil et l’autre le fer à souder, sans qu’une troisième main ne doive maintenir le câble sur l’éclisse durant le durcissement de la soudure.

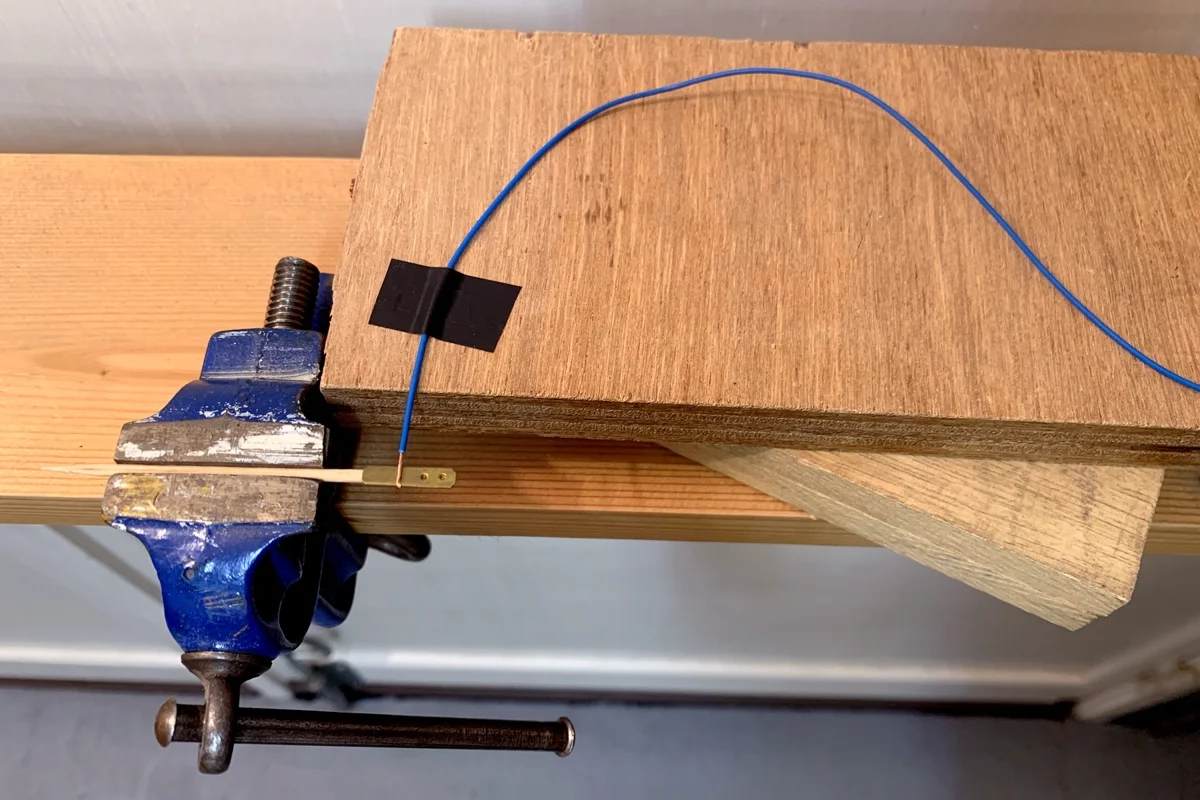

Le montage de Georges : l’éclisse est enfoncée sur un cure-dent serré dans l’étau, le câble tient seul grâce à un ruban adhésif. Photo : Georges.
