L’essentiel à retenir : un circuit train HO tient sur une table de 80 à 90 cm de profondeur si vos courbes ont un rayon d’environ 36 cm. Le coffret de départ suffit pour faire rouler un premier train, mais ses rayons serrés et son alimentation simple vous limiteront vite. Posez d’abord un ovale fiable sur un support plan, ajoutez une voie d’évitement, puis choisissez entre analogique et DCC avant d’acheter beaucoup de matériel roulant.
Un circuit train HO, c’est souvent le premier contact avec le modélisme ferroviaire : un ovale de rails, une locomotive, quelques wagons et le plaisir de voir tourner un train à la maison. C’est aussi le point de départ de beaucoup de réseaux de passionnés.
Encore faut-il bien démarrer. Quelle place prévoir, quel coffret ou quels rails acheter, quel tracé choisir, analogique ou numérique ? Ce guide vous donne des repères concrets pour monter votre premier circuit, puis le faire évoluer vers un vrai réseau sans tout recommencer.
- Circuit train HO ou réseau : quelle différence ?
- Quelle place prévoir pour un circuit train HO ?
- Le coffret de départ : un bon point de départ ?
- Choisir ses rails
- Ovale, huit, voie d’évitement : les premiers tracés
- Analogique ou DCC pour alimenter son circuit
- Les erreurs à éviter sur un premier circuit train HO
- Du circuit au vrai réseau : les étapes suivantes
- FAQ
Circuit train HO ou réseau : quelle différence ?
Les deux mots se croisent souvent, mais ils ne désignent pas tout à fait la même chose.
Le circuit : faire rouler en boucle
Un circuit est une voie fermée sur elle-même, le plus souvent un ovale. Le train part, fait le tour et revient à son point de départ. C’est simple, rapide à monter et idéal pour vérifier que tout fonctionne : le contact électrique, le roulement des wagons, la tenue en courbe.
Le réseau : raconter une histoire ferroviaire
Un réseau ajoute une intention. On parle alors d’exploitation, c’est-à-dire la manière de faire circuler les trains comme dans la réalité : une gare où l’on s’arrête, des voies de garage où l’on dépose des wagons, des manœuvres, un décor qui situe la scène dans une région et une époque.
Le circuit n’est pas une impasse. Bien pensé dès le départ, il devient la boucle principale de votre futur réseau. Tout l’enjeu de ce guide est là : faire les bons choix dès le premier ovale.
Quelle place prévoir pour un circuit train HO ?
La place disponible décide de presque tout. Avant d’acheter quoi que ce soit, mesurez la table, le plateau ou le coin de pièce que vous pouvez y consacrer.
La taille d’un train à l’échelle HO
L’échelle HO est une réduction au 1/87. Les deux rails sont écartés de 16,5 mm. Pour vous faire une idée des longueurs, il suffit de diviser par 87 :
- une locomotive réelle de 20 m mesure environ 23 cm en HO ;
- une voiture voyageurs de 26,4 m, la longueur d’une voiture Corail, mesure environ 30 cm ;
- un petit train de trois voitures et sa locomotive dépasse donc facilement le mètre.
Cette longueur compte pour les courbes, mais aussi pour les voies d’évitement : une voie de garage doit être plus longue que le train que vous voulez y ranger.

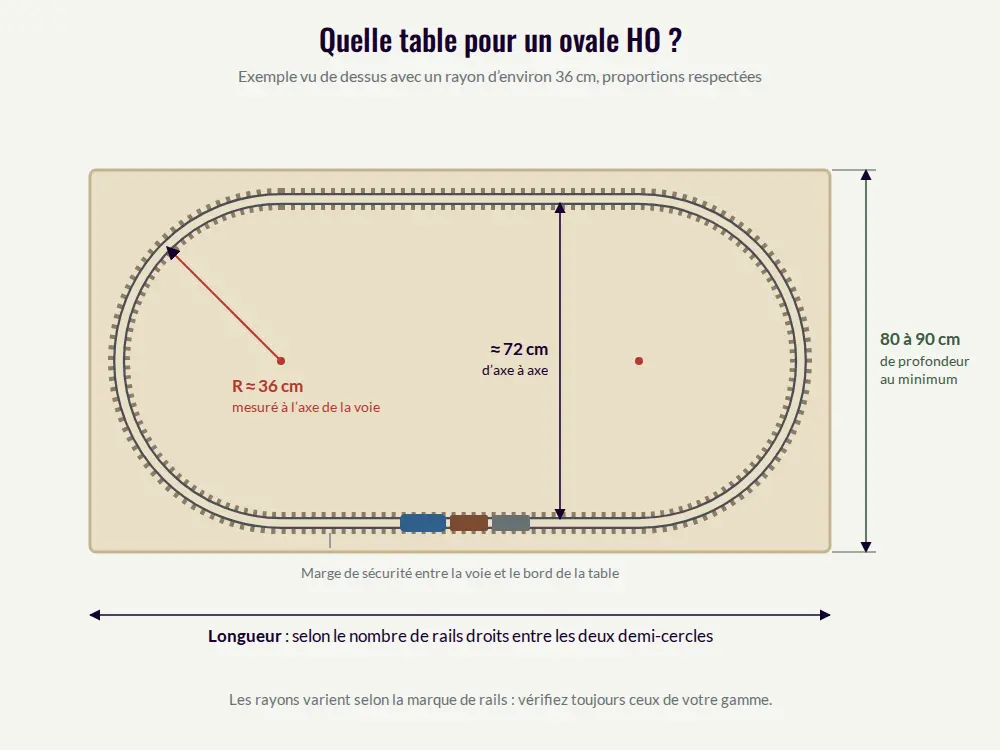

Les dimensions d’un ovale selon le rayon
Le rayon d’une courbe se mesure au centre de la voie, que l’on appelle l’axe. La largeur d’un ovale se calcule simplement : deux fois le rayon, plus la largeur de la voie elle-même, plus une marge de sécurité au bord de la table.
Prenons un exemple. Avec un rayon d’environ 36 cm, les deux voies de l’ovale sont à environ 72 cm d’axe à axe. En ajoutant la voie et la marge, il vous faut une table d’au moins 80 à 90 cm de profondeur. La longueur, elle, dépend du nombre de rails droits que vous placez entre les deux demi-cercles.
Les rayons proposés varient d’une marque de rails à l’autre, et les grands rayons demandent vite beaucoup plus de place. Les valeurs de référence sont rassemblées dans notre fiche des cotes NEM, à garder sous la main pendant vos essais.
À quelle hauteur installer son circuit
Il n’existe pas une hauteur unique. Elle dépend de qui va jouer et comment : des enfants au sol ou sur une table basse, un adulte assis, un adulte debout. Plus le circuit est haut, plus la vue se rapproche de celle d’un observateur au bord de la voie, mais plus l’accès aux voies du fond devient difficile.
Posez-vous deux questions simples : pouvez-vous atteindre le fond de la table sans vous pencher dangereusement au-dessus du circuit ? Pouvez-vous passer dessous pour brancher un fil ? Le plus simple est de tester la hauteur avec un support provisoire, quelques soirées de jeu, avant de construire la table définitive.
Le coffret de départ : un bon point de départ ?
Pour un tout premier circuit, le coffret est la solution la plus simple. Il a pourtant des limites qu’il vaut mieux connaître avant l’achat.

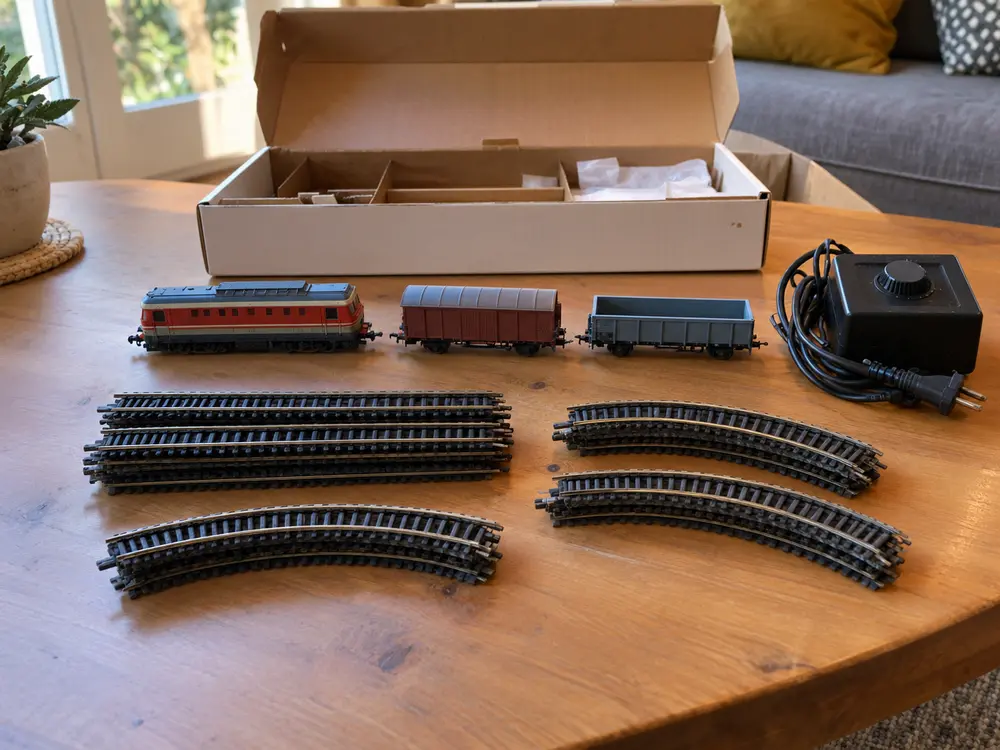

Ce que contient un coffret
Un coffret de départ réunit tout ce qu’il faut pour faire rouler un train le jour même :
- une locomotive ;
- quelques wagons de marchandises ou voitures voyageurs ;
- des rails droits et courbes qui forment un ovale ;
- une alimentation, analogique ou numérique selon les coffrets.
Tous les éléments sont conçus pour fonctionner ensemble. Pour faire le tour de ce qu’il faut acheter ensuite, consultez notre guide du matériel pour débuter en modélisme ferroviaire HO.
Ses limites
Pour tenir sur une petite surface, les coffrets utilisent souvent le plus petit rayon de la gamme. Les locomotives courtes s’en accommodent, mais les voitures voyageurs longues passent mal et paraissent peu réalistes en courbe.
L’alimentation fournie est prévue pour un train et un petit ovale. Elle montrera ses limites quand le circuit s’agrandira. Enfin, vérifiez que les rails du coffret appartiennent à une gamme vendue au détail : c’est ce qui vous permettra d’ajouter des aiguillages et des courbes plus larges sans tout remplacer.
Choisir ses rails
La voie est la base de tout. Un train roule mal sur une voie médiocre, quel que soit son prix. Voici les trois points à comprendre avant de choisir.

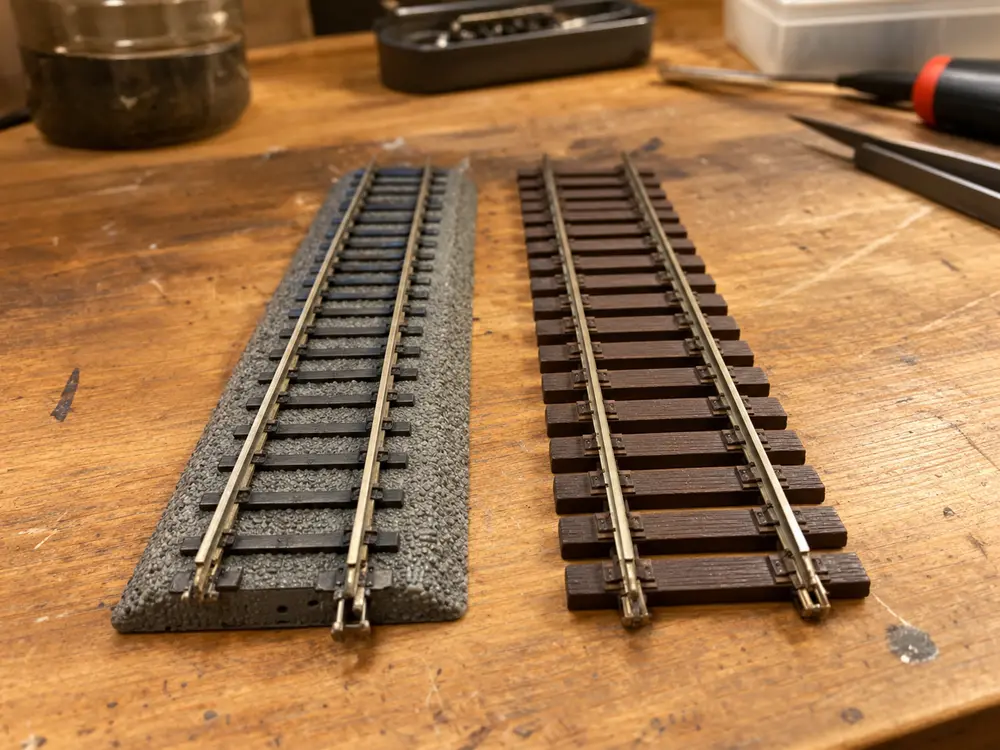

Voie à ballast intégré ou voie classique
Le ballast, ce sont les cailloux sur lesquels reposent les traverses d’une vraie voie ferrée. La voie à ballast intégré est livrée avec une assise en plastique qui imite ce ballast. La voie classique, elle, se compose seulement des rails et des traverses : c’est vous qui ajoutez le ballast au moment de la pose définitive.
- Voie à ballast intégré : montage et démontage rapides, possible au sol ou sur un tapis, éclisses bien protégées. Elle est souvent plus bruyante et coûte plus cher au mètre.
- Voie classique : plus fine et plus réaliste une fois ballastée, plus économique au mètre et plus souple pour dessiner un tracé. Elle demande en revanche un support fixe et une vraie pose.
Pour un circuit que l’on monte et démonte sur la table du salon, la voie à ballast intégré est très pratique. Pour un circuit fixe appelé à devenir un réseau, la voie classique prend l’avantage. Notre page sur la pose de la voie détaille la méthode.
Le code des rails
Le code indique la hauteur du rail en centièmes de pouce. Un rail code 100 mesure 2,54 mm de haut. Un rail code 83 est plus bas, donc plus fin et plus proche de la réalité.
Le code 100 accepte à peu près tout le matériel, y compris les modèles anciens dont les roues ont des boudins hauts (le rebord qui guide la roue sur le rail). Avec du matériel ancien, ces boudins peuvent taper sur les attaches des rails code 83. Faites le point sur votre parc avant de choisir, et gardez ensuite le même code partout pour éviter les raccords délicats.
L’écartement entre deux voies parallèles
Dès que vous posez deux voies côte à côte, pour une voie d’évitement ou une double voie, la distance entre leurs axes compte. On l’appelle l’entraxe. Trop serré, deux trains qui se croisent risquent de se toucher.
En courbe, il faut plus d’espace qu’en ligne droite : une voiture longue déborde vers l’intérieur du virage par son milieu et vers l’extérieur par ses extrémités. Les valeurs minimales, en alignement comme en courbe, figurent dans les normes NEM publiées par le MOROP et sur notre fiche des cotes.
Ovale, huit, voie d’évitement : les premiers tracés
Avec quelques rails de plus que ceux du coffret, les possibilités s’ouvrent vite. Voici les tracés les plus courants pour un premier circuit.
L’ovale simple
C’est le tracé du coffret. Il est parfait pour roder une locomotive, tester un nouvel achat ou faire tourner un train pendant qu’on travaille sur autre chose. Sa limite est vite atteinte : le train ne fait que passer.
Le huit
Le huit fait se croiser la voie avec elle-même. Deux solutions : un croisement à plat, avec une pièce de voie spéciale, ou un passage en pont. Le pont est plus vivant, mais il impose une rampe à la montée et à la descente, donc de la longueur. Gardez une pente douce : trop raide, elle fait patiner les locomotives et peut provoquer des ruptures d’attelage. La fiche des cotes donne les pentes à ne pas dépasser.

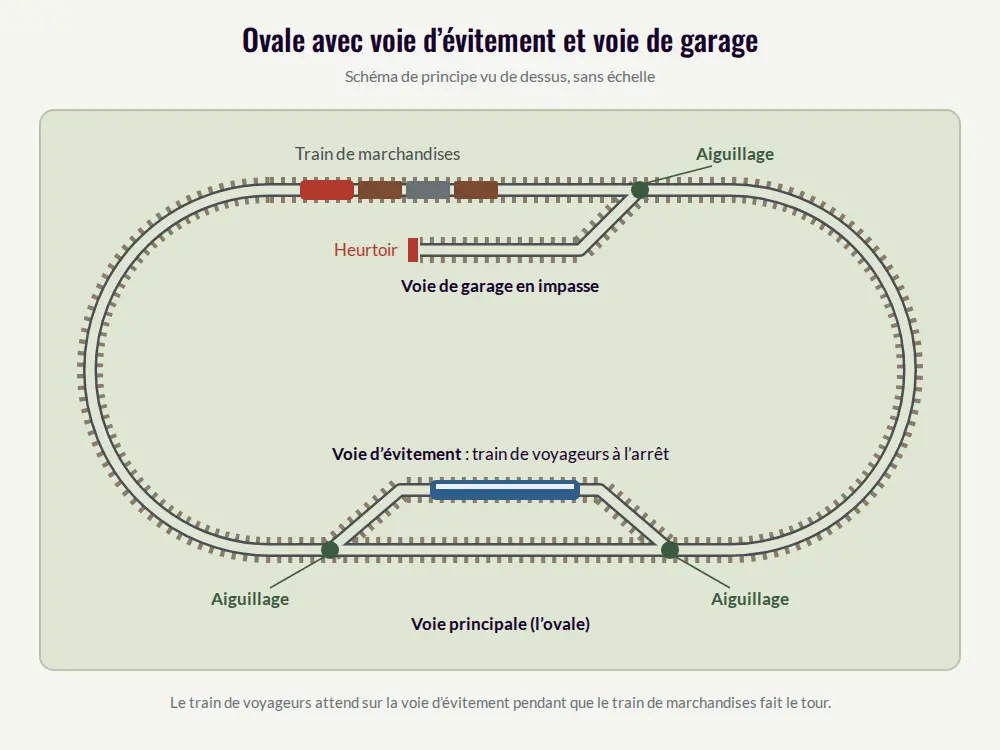

L’ovale avec voie d’évitement
Deux aiguillages suffisent pour ajouter une voie parallèle à l’ovale. Un train peut alors s’y garer pendant qu’un autre tourne, ou deux trains peuvent se croiser comme dans une petite gare. Un troisième aiguillage vers une voie en impasse, et vous voilà avec vos premières manœuvres de wagons.
C’est souvent là que le circuit devient un début de réseau. Pour aller plus loin, nos 8 plans de réseau HO vont du panneau de 1 m² au tour de pièce, avec leurs dimensions.
Attention à la boucle de retournement
Une boucle de retournement permet au train de repartir dans l’autre sens sans manœuvre. Sur un système deux rails, en analogique comme en DCC, elle pose un problème : au bout de la boucle, le rail de gauche rejoint le rail de droite. Résultat, un court-circuit.
La solution existe : isoler la boucle avec des éclisses isolantes et la câbler avec un inverseur ou un module dédié. Ce n’est pas insurmontable, mais ce n’est pas un tracé pour un tout premier circuit. Le système trois rails, lui, ne connaît pas ce problème.
Analogique ou DCC pour alimenter son circuit
C’est la grande question des débutants. Les deux systèmes fonctionnent, ils ne s’adressent simplement pas aux mêmes envies.
En analogique, le transformateur envoie une tension dans les rails. Plus vous tournez le bouton, plus le train va vite. C’est simple et économique, mais tous les trains posés sur la même voie réagissent ensemble. Pour en faire rouler deux indépendamment, il faut découper la voie en sections isolées, que l’on appelle des cantons, et multiplier les interrupteurs.
En DCC (Digital Command Control), les rails reçoivent un signal numérique permanent. Chaque locomotive contient un décodeur, une petite carte électronique qui a sa propre adresse. Vous commandez chaque machine séparément sur la même voie, avec ses feux et parfois son son.
| Critère | Analogique | DCC |
|---|---|---|
| Mise en route | Immédiate | Un peu d’apprentissage |
| Plusieurs trains sur une voie | Cantons et câblage nécessaires | Commandés séparément |
| Câblage du circuit | Se complique vite | Reste simple |
| Locomotives | Utilisables telles quelles | Décodeur à installer si absent |
Pour un seul train sur un ovale, l’analogique suffit largement. Si vous rêvez de plusieurs trains et de manœuvres, décidez tôt : il est plus simple de câbler un circuit pour le numérique dès le départ. Notre page consacrée au DCC explique comment passer au DCC pas à pas.
Les erreurs à éviter sur un premier circuit train HO
Ces erreurs reviennent chez presque tous les débutants. Les connaître vous fera gagner des soirées de dépannage.
| Erreur | Ce qui se passe | La bonne pratique |
|---|---|---|
| Support pas plan ou qui bouge | Déraillements, faux contacts | Plateau rigide, calé, vérifié au niveau |
| Éclisses mal enfoncées | Le train s’arrête ou saute au même endroit | Contrôler chaque jonction au doigt |
| Rayons trop serrés | Voitures longues qui déraillent ou accrochent | Choisir le rayon selon le matériel |
| Une seule alimentation sur une grande longueur | Le train ralentit loin du branchement | Ajouter des points d’alimentation |
| Fond de table inaccessible | Impossible de relever un wagon renversé | Garder chaque voie à portée de bras |
| Trop de matériel roulant acheté d’avance | Trains trop longs pour le tracé | Fixer le tracé d’abord, acheter ensuite |
La dernière erreur est la plus coûteuse. Une belle rame de voitures longues ne sert à rien si vos courbes sont trop serrées pour elle ou si aucune voie ne peut l’accueillir. Faites d’abord rouler un circuit fiable, puis complétez votre parc en fonction de lui.
Du circuit au vrai réseau : les étapes suivantes
Votre circuit roule sans accroc ? C’est le bon moment pour passer à l’étape suivante. Le chemin est toujours le même :
- Un support solide : une table dédiée ou un module en bois, stable et à la bonne hauteur.
- Un plan de voie réfléchi : dessinez-le avant de visser le moindre rail. Nos conseils pour tracer votre réseau de train miniature vous guident pas à pas.
- La pose définitive de la voie : fixée, alignée, alimentée en plusieurs points.
- L’électricité puis le décor : aiguillages commandés, éclairage, relief, bâtiments, végétation.
Toutes ces étapes sont détaillées dans notre dossier pour construire son réseau HO, de la table au décor. Et si vous bloquez sur un tracé, un câblage ou un choix de rails, posez votre question sur le forum : d’autres passionnés sont passés par là avant vous.
FAQ
Quelle est la taille d’un train en échelle HO ?
L’échelle HO réduit tout au 1/87. Une locomotive réelle de 20 m mesure environ 23 cm, une voiture voyageurs de 26,4 m environ 30 cm. Un petit train complet dépasse facilement le mètre, ce qui compte pour la longueur de vos voies de garage.
Quelle hauteur pour installer un circuit de train HO ?
Tout dépend de qui l’utilise : enfants, adulte assis ou adulte debout. L’essentiel est d’atteindre facilement le fond de la table et de pouvoir passer dessous pour le câblage. Testez la hauteur sur un support provisoire avant de construire la table définitive.
Quel est l’écartement entre deux voies en HO ?
Les deux rails d’une même voie sont écartés de 16,5 mm. La distance entre deux voies parallèles, appelée entraxe, est fixée par la norme NEM et doit être plus large en courbe qu’en ligne droite. Vous trouverez les valeurs à respecter sur notre fiche des cotes NEM.
Quel logiciel utiliser pour dessiner un circuit de train HO ?
Plusieurs logiciels, gratuits ou payants, contiennent les bibliothèques de rails des principales marques. Ils vous évitent d’acheter des pièces qui ne s’assemblent pas. Notre comparatif des logiciels de conception de réseau vous aide à choisir le vôtre.
