L’essentiel à retenir : l’échelle HO réduit tout au 1/87 et fait rouler les trains sur une voie de 16,5 mm d’écartement. C’est le format le plus répandu, celui qui offre le plus grand choix de matériel. Son nom vient de l’allemand « Halb Null », la moitié de l’échelle 0. Les variantes HOm et HOe gardent le 1/87 sur des voies plus étroites, et le choix entre deux rails et trois rails (Märklin) se fait avant le premier achat.
Le modélisme ferroviaire à l’échelle HO repose sur un rapport de réduction de 1/87, ce qui en fait le standard le plus populaire auprès des passionnés du monde entier.
Pourtant, choisir son premier matériel peut vite devenir un casse-tête face à la diversité des normes et des systèmes d’alimentation. Nous allons vous aider à y voir clair pour bâtir un réseau cohérent et réaliste sans commettre d’erreurs techniques.
- L’échelle HO en deux chiffres : 1/87 et 16,5 mm
- D’où vient le nom HO (ou H0) ?
- Ce que le 1/87 donne en vrai : tailles et conversions
- HO, N, TT, O, Z : comparatif des échelles de modélisme ferroviaire
- HOe, HOm : les voies étroites à l’échelle HO
- Deux rails ou trois rails : la compatibilité entre marques
- Le HO est-il fait pour vous ?
- FAQ

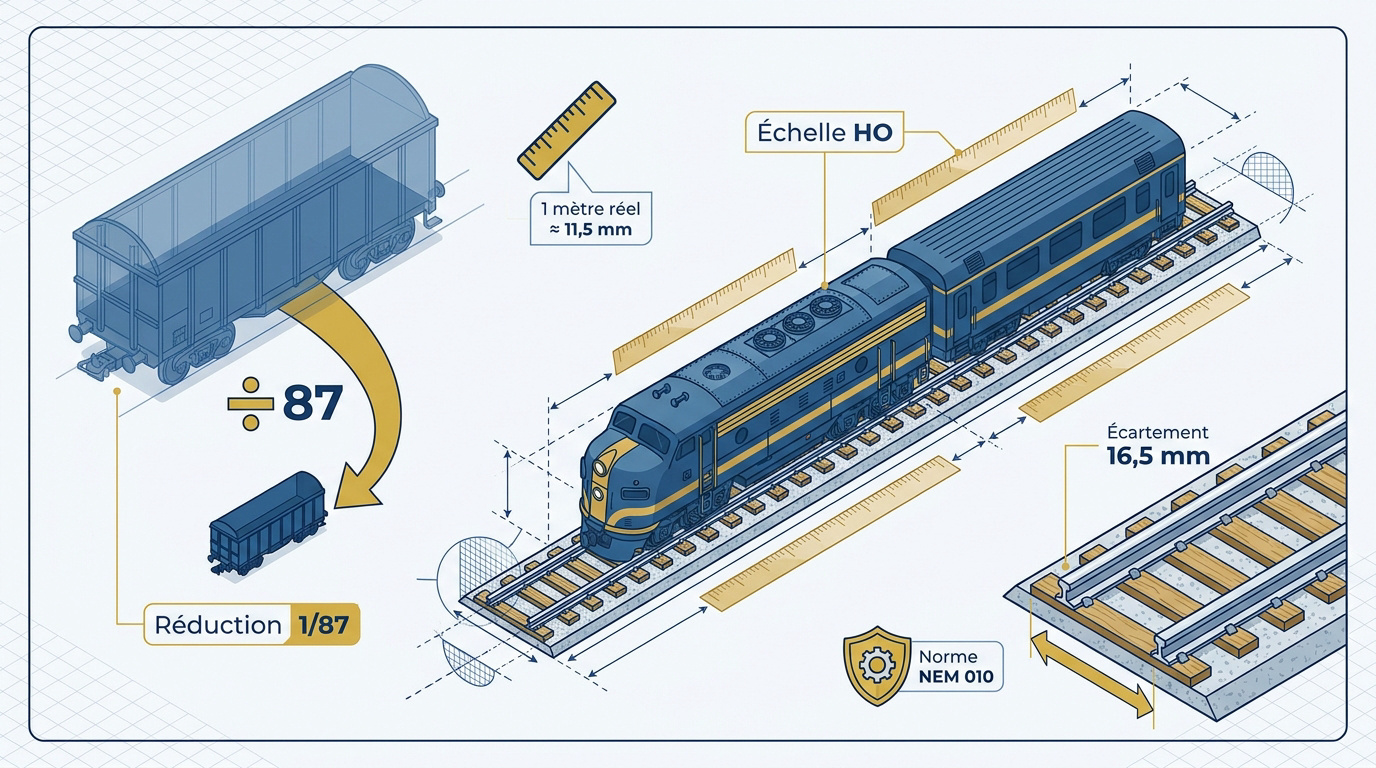

L’échelle HO en deux chiffres : 1/87 et 16,5 mm
Le modélisme ferroviaire HO repose sur un rapport de réduction de 1/87 avec un écartement de rails de 16,5 mm. Cette norme européenne NEM 010 définit les dimensions précises des modèles réduits afin d’assurer une parfaite cohérence visuelle.
Pour bien débuter, il faut d’abord saisir la logique du rapport de réduction 1/87 en Europe.
Le rapport de réduction 1/87 en Europe
En Europe, le 1/87 constitue le standard de référence. Cela signifie simplement que chaque objet du monde réel est divisé par 87 pour obtenir sa version miniature exacte.
La conversion métrique est simple à retenir pour vos projets. Un mètre réel équivaut à 11,5 mm en HO. Pour approfondir, découvrez le modélisme ferroviaire HO sur notre site spécialisé.
La précision de ce ratio garantit une harmonie visuelle totale. Cette fidélité stricte permet de mélanger les décors et les trains. C’est la base de tout projet sérieux.
L’écartement des rails de 16,5 mm
L’écartement de 16,5 mm est la mesure fondamentale de la voie normale. Il représente la distance précise séparant les deux files de rails sur votre réseau miniature.
Cette dimension simule parfaitement la voie standard réelle de 1 435 mm. Le calcul mathématique est direct : 1 435 divisé par 87 donne nos fameux 16,5 mm.
Le MOROP encadre ces mesures via les normes NEM 010. Ces règles techniques garantissent l’interopérabilité entre les différentes marques de trains. Ces standards sont indispensables aux fabricants.
D’où vient le nom HO (ou H0) ?
Après avoir compris les dimensions physiques, il est intéressant de se pencher sur l’étymologie technique de cette appellation.

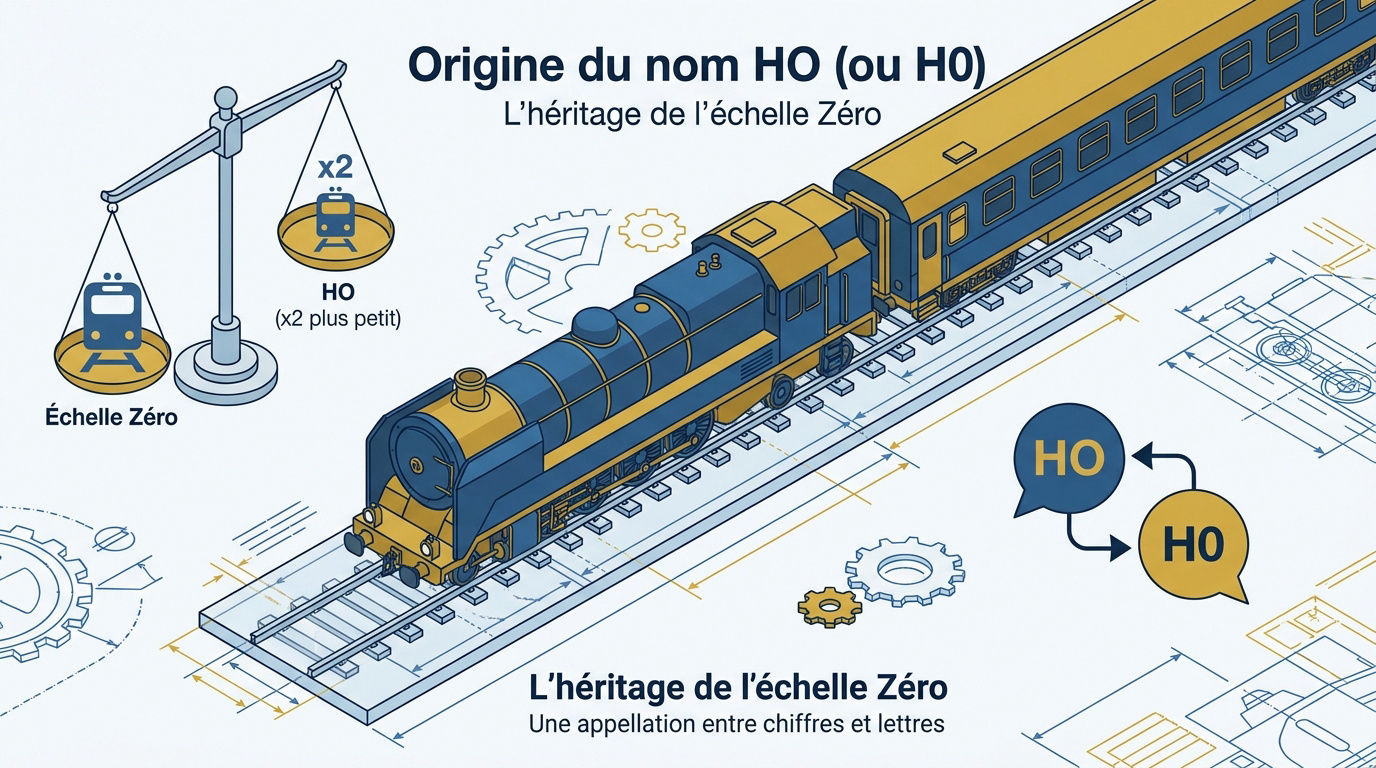

L’héritage de l’échelle Zéro
Le terme HO provient de la contraction allemande « Halb 0 ». Cela signifie littéralement la moitié du Zéro. C’est le point de départ historique du nom.
Le HO est exactement deux fois plus petit que le format 0. Cette réduction a permis aux modélistes de gagner une place considérable. Vous pouvez ainsi créer des réseaux plus denses chez vous.
L’appellation anglaise « Half 0 » est également employée par les passionnés. Ce format a rapidement conquis le monde. Sa popularité a fini par surpasser celle des échelles plus anciennes.
Une appellation entre chiffres et lettres
Il existe souvent une confusion entre la lettre O et le chiffre 0. Les modélistes utilisent fréquemment l’un ou l’autre. Dans la pratique, les deux usages sont acceptés.
Le milieu du modélisme ferroviaire HO accepte ces deux écritures sans aucune distinction. L’essentiel pour vous est de retenir le rapport 1/87. C’est la base de notre passion commune.
Cette appellation est désormais une norme universelle reconnue partout. Elle facilite grandement vos échanges avec d’autres collectionneurs. Vous trouverez ainsi facilement du matériel adapté pour construire son réseau.
Ce que le 1/87 donne en vrai : tailles et conversions
Ces noms et chiffres abstraits deviennent concrets dès que l’on manipule les modèles et que l’on calcule leurs dimensions réelles.
Calculer les dimensions de vos modèles
Pour convertir vos mesures, la règle reste simple. Multipliez la taille miniature par 87 pour obtenir la dimension réelle. Un centimètre en HO vaut 87 cm.
La taille des figurines aide beaucoup. Une personne de 1,75 m mesure environ 2 cm en miniature. C’est un repère visuel très utile.
Utiliser les bons outils facilite le travail. Consulter une fiche des cotes à imprimer aide grandement lors des constructions.
Exemples concrets de voitures et locomotives
Prenons la célèbre voiture Corail. Ce véhicule de 26,4 m mesure environ 30 cm sur vos rails. C’est une pièce imposante.
Regardons la locomotive BB 22200. Sa longueur réelle de 17,48 m se traduit par 20 cm en HO. Ces mesures dictent la taille des quais.
La cohérence du décor est primordiale. Respecter ces échelles garantit un rendu réaliste. Le regard ne doit pas être trompé par des erreurs.
HO, N, TT, O, Z : comparatif des échelles de modélisme ferroviaire
Si le HO domine le marché, il existe d’autres formats adaptés à des besoins ou des espaces différents.
Les échelles plus petites pour les espaces réduits
Le modélisme propose des formats très compacts. L’échelle N au 1/160 utilise une voie de 9 mm. Le Z au 1/220 descend à 6,5 mm.
Vous pouvez aussi découvrir le format intermédiaire TT. Situé au 1/120, il roule sur une voie de 12 mm. C’est un compromis rare mais intéressant pour votre réseau.
Ces échelles permettent de longs convois dans peu d’espace. Le décor devient alors le centre d’intérêt. C’est un choix judicieux pour le miniaturisme extrême.
Le Zéro et les formats supérieurs
L’échelle O est plus imposante. Au 1/43,5 en France, elle nécessite une voie de 32 mm. C’est du matériel lourd et très présent.
| Échelle | Rapport | Écartement de voie | Usage idéal |
|---|---|---|---|
| Z | 1/220 | 6,5 mm | Espaces très restreints |
| N | 1/160 | 9 mm | Longs convois, petits espaces |
| TT | 1/120 | 12 mm | Compromis intermédiaire |
| HO | 1/87 | 16,5 mm | Polyvalence et choix maximal |
| O | 1/43,5 | 32 mm | Détails élevés, matériel lourd |
| G | 1/22,5 | 45 mm | Réseaux de jardin |
Le modélisme ferroviaire HO conserve pourtant sa suprématie. Malgré la concurrence, son catalogue d’accessoires reste inégalé. C’est le choix le plus sûr pour la diversité.
HOe, HOm : les voies étroites à l’échelle HO
Au sein même du 1/87, il est possible de varier les plaisirs en explorant les chemins de fer secondaires.
La voie métrique avec le HOm
Le HOm reproduit fidèlement les lignes métriques réelles en utilisant une voie de 12 mm. Votre échelle de réduction reste pourtant le 1/87 pour l’ensemble des modèles.
Ce format convient parfaitement pour vos réseaux de montagne. Il évoque immédiatement les trains touristiques ou les lignes escarpées. Vous y trouverez un charme authentique pour vos compositions.
L’aspect visuel change radicalement grâce à la disposition des traverses. Cette géométrie est spécifique à ce type de voie étroite. Cela renforce considérablement le cachet de votre réseau miniature.
Le charme des voies de 600 mm en HOe
Le HOe simule des voies très étroites, souvent de 600 mm dans la réalité. L’écartement miniature se réduit ici à seulement 9 mm. C’est une variante technique très appréciée.
Pour vos montages, le matériel HOe utilise souvent des rails de type N. Le matériel roulant conserve toutefois sa taille au 1/87. Vous profitez ainsi d’une mécanique éprouvée et compacte.
Ces lignes sont idéales pour des réseaux forestiers ou des briqueteries. Le gain de place devient alors maximal dans votre pièce. C’est une solution ingénieuse pour les petits espaces.
Deux rails ou trois rails : la compatibilité entre marques
Avant d’acheter votre première locomotive, vous devez impérativement choisir votre système d’alimentation électrique.
Le système universel en courant continu
Le courant circule simplement entre les deux files de rails isolées l’une de l’autre. C’est le système le plus courant dans notre hobby. Il permet une reproduction fidèle des voies réelles.
Des fabricants majeurs comme Roco, Jouef, Piko et REE utilisent ce standard international. Pour découvrir l’étendue de leur catalogue, consultez notre liste des marques de trains HO. Ce choix vous offre une liberté totale.
Les modèles de ces différentes marques roulent sans problème sur les mêmes voies. La compatibilité est quasi totale entre elles. Vous pouvez donc mélanger votre matériel roulant en toute sérénité.
La particularité du courant alternatif chez Märklin
Märklin utilise un plot central placé entre les rails pour capter le courant. C’est une technologie robuste et historique dans le modélisme. Les deux rails latéraux servent ici de masse commune.
Faire rouler du matériel deux rails sur ce système demande des adaptations techniques. Les essieux doivent souvent être changés pour éviter les courts-circuits. La prise de courant diffère totalement du standard universel.
Les boîtiers d’attelages NEM 362 facilitent heureusement les liaisons entre les wagons. La hauteur des rails varie toutefois selon les codes utilisés. Vérifiez bien ces standards avant de réaliser vos achats.
Le HO est-il fait pour vous ?
Maintenant que vous maîtrisez la technique, il est temps de passer à la pratique et de concevoir votre projet.
L’encombrement nécessaire pour votre premier réseau
Pour débuter, la surface minimale est souvent le premier critère. Sachez qu’un petit ovale demande environ un mètre carré au sol. C’est le point de départ classique pour beaucoup.
Vous pouvez consulter nos plans de réseau HO pour trouver l’inspiration. Ces ressources vous aideront concrètement à construire son réseau de manière organisée. Anticiper la place disponible évite bien des déceptions.
Privilégiez des courbes larges pour le matériel long, comme les grandes voitures voyageurs. Cela évite les déraillements et les chocs visuels désagréables en virage. Votre matériel roulant vous en remerciera.
Les atouts d’une communauté et d’un choix immense
La disponibilité du matériel est un avantage majeur de cette échelle. Trouver des pièces détachées est très facile en HO pour réparer vos machines. Le marché de l’occasion est aussi florissant et accessible.
Savoir quel matériel pour débuter est crucial pour ne pas gaspiller votre budget. Notre guide d’achat vous accompagne pour choisir vos premiers coffrets. Vous profiterez ainsi d’une expérience fiable dès le départ.
Le HO offre le meilleur équilibre technique entre détails et manipulation. C’est une échelle passionnante pour s’amuser longtemps sans se lasser. Vous y trouverez toujours de nouveaux défis à relever.
L’échelle HO offre un équilibre parfait entre détails minutieux et encombrement maîtrisé pour vos futurs réseaux. En adoptant le standard 1/87 et l’écartement de 16,5 mm, vous rejoignez une communauté passionnée disposant d’un catalogue de modèles inégalé. Il ne vous reste plus qu’à poser vos premiers rails.
FAQ
Que signifie concrètement l’appellation HO et quelle est son origine ?
Le nom de notre échelle favorite vient de l’allemand « Halb Null », ce qui se traduit littéralement par « demi-zéro ». Historiquement, l’échelle Zéro était la référence, mais elle demandait beaucoup de place. Les modélistes ont donc cherché un format deux fois plus petit pour créer des réseaux chez eux.
C’est ainsi qu’est né le modélisme ferroviaire HO. En adoptant ce rapport de réduction de 1/87, les passionnés ont pu diviser par deux l’encombrement tout en conservant une bonne finesse de reproduction. Aujourd’hui, c’est l’échelle la plus répandue dans le monde.
Pourquoi l’échelle HO est-elle la plus conseillée pour débuter mon réseau ?
Si vous commencez l’aventure, le HO est un choix sûr car il offre le meilleur équilibre entre le niveau de détail et la facilité de manipulation. Les modèles sont assez grands pour être admirés et bricolés sans loupe, tout en restant assez compacts pour tenir dans une pièce de vie classique.
De plus, vous bénéficiez du catalogue le plus vaste du marché. Que vous cherchiez des locomotives, des wagons ou des accessoires de décor, vous trouverez toujours votre bonheur. C’est une sécurité précieuse pour ne jamais se retrouver bloqué dans ses projets de construction.
Quelles sont les différences entre le HO classique et les variantes HOm ou HOe ?
Le HO classique reproduit la voie normale avec un écartement de 16,5 mm. Si vous aimez les trains de montagne ou les lignes secondaires, vous rencontrerez le HOm (voie métrique), qui utilise un écartement de 12 mm.
Il existe aussi le HOe, qui simule les voies très étroites de 600 mm ou 750 mm avec un écartement de seulement 9 mm. Dans tous ces cas, l’échelle reste le 1/87, seul l’écartement des rails change pour coller à la réalité historique du tracé représenté.
Comment l’échelle HO se compare-t-elle aux formats N, TT, O ou Z ?
Pour bien visualiser, imaginez que le HO est le juste milieu. L’échelle O (1/43,5) est imposante et demande beaucoup d’espace, tandis que le N (1/160) et le Z (1/220) sont minuscules, parfaits pour les appartements exigus mais plus délicats à manipuler. Le TT (1/120) se situe entre le N et le HO.
Le HO reste le grand favori car il permet de réaliser des scènes très réalistes sans avoir besoin d’un hangar. C’est l’échelle qui rassemble la plus grande communauté, ce qui facilite grandement les échanges de conseils et l’achat de matériel d’occasion ou neuf.
Comment puis-je calculer les dimensions réelles de mes modèles au 1/87 ?
C’est très simple, il suffit d’appliquer une règle de division par 87. Par exemple, une voiture réelle de 26,40 mètres mesurera environ 30 cm sur votre réseau. Pour les personnages, une figurine de 2 cm représentera un homme d’environ 1,75 mètre dans la réalité.
Nous vous conseillons de toujours garder ce ratio en tête lors de vos créations de décors. Si vous construisez un bâtiment vous-même, divisez chaque mesure réelle par 87 pour obtenir la cote exacte en miniature. C’est le secret pour obtenir un réseau cohérent et visuellement crédible.
